三筒烘干机

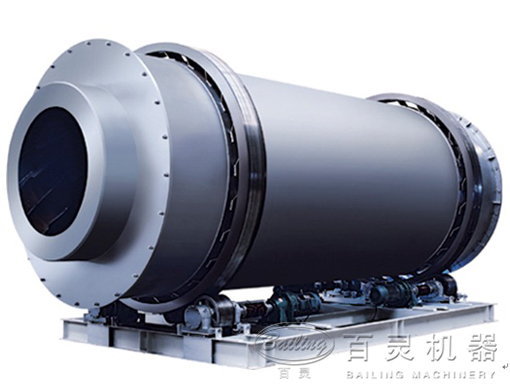

三筒烘干机
【筒径×筒长】:Φ2.1×4.5m—Φ3.5×8m
【生产能力】:黄砂 18-25t/h — 65-70t/h 矿渣 13-18t/h — 60-65t/h
【应用范围】:可对干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、石膏、铁粉等原料的烘干,广泛用于建材、化工、铸造等行业。
【产品介绍】:三筒烘干机热效率比传统单筒烘干机提高48%,能烘20-40mm以下的块料、粒料、粉状物料,可确保物料终水分0.5-1%以下。

产品介绍

  百灵机器最新研制的三筒烘干机设备可对干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、石膏、铁粉等原料的烘干,广泛用于建材、化工、铸造等行业。
  三筒烘干机改进了原单筒烘干机内部结构,增加入机前湿料的予烘干和延长湿料在机内烘干时间,再加上密封、保湿以及合理的配套措施,使烘干机生产能力与原单筒式烘干机相比,提高50-80%,单位容积蒸发强度可达120-180kg/m3,标准煤耗仅为6-8kg/t。其技术先进、运行参数合理,操作简单可行。

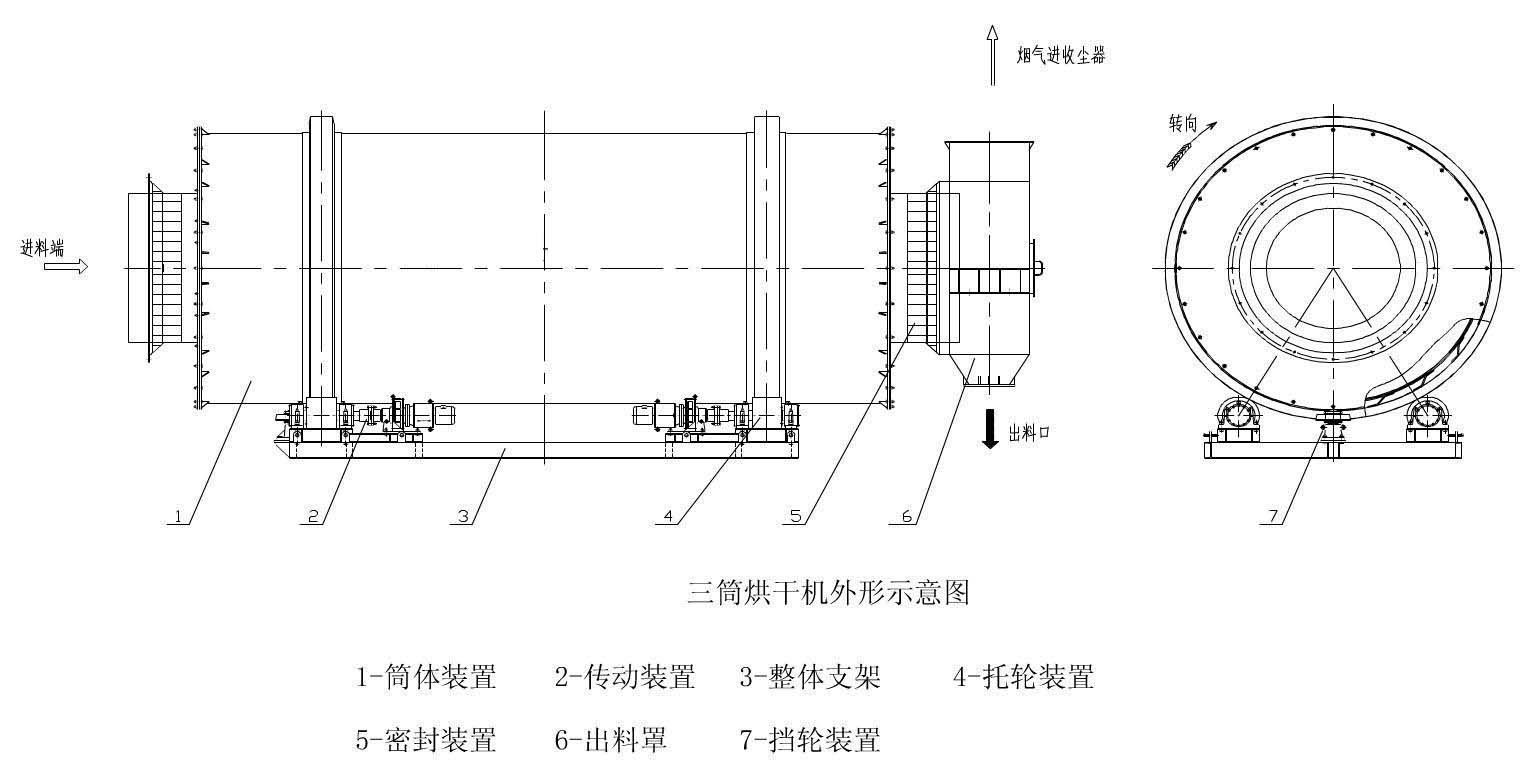

三筒烘干机外形示意图

工作原理

    物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

产品特点

  1、三筒烘干机设备投资是国外进口产品的1/6,采用合金钢板制造,比普通钢板耐磨3-4倍。
  2、物料初水分15%,终水分确保0.5-1%以下,是水泥厂、矿渣微粉和干混砂浆生产线首选产品。
  3、三筒烘干机热效率高达80%(传统单筒烘干机热效率仅为32%)提高热效率48%。
  4、燃料可适应白煤、烟煤、煤矸石、油、汽,能烘20-40mm以下的块料、粒料、粉状物料。
  5、三筒烘干机比单筒烘干机减少占地面积50%左右,土建投资降低50%左右。
  6、无漏风现象,彻底解决了密封难点,2小时内就可安装完毕。
  7、可根据用户要求轻松调控所要的终水分指标。
  8、出料温度< 50度,可直接进料库,无需进冷却棚冷却。
  9、三筒烘干机外筒体温度仅为60度,废气温度< 100度,除尘设备布袋适用时间长2倍以上,出来都是水蒸气。
  10、三筒烘干机煤耗是单筒烘干机的1/3,节电40 %。吨标煤耗< 9公斤,小型号烘干机年节煤为50-100万元,大型号烘干机年节煤100-200万元。
三筒烘干机的优势的表现:
  1、烘干机理科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。 烘干机热效率高,节能效果显著。经检测,热效率大大超过传统烘干机50%左右的水平。该设备投产使用后,节煤效果显著。
  2、该机采用物料与热气流顺流烘干工艺,适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干, 结构紧凑,整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装更方便、操作更简单、运行更可靠、运转率更高。
  3、该机的外部表面积比单筒回转式烘干机减少30%以上,并且外筒对内筒有保温隔热作用,外筒表面温度低,热损失少,在高效节能的同时,大大改善了劳动环境和劳动条件。
  4、多种扬料板设计,角形扬料板与万字扬料板的有机结合,使物料与热烟气交换更加充分,减少了烘干机筒体内“风洞”产生的机理。
  5、采用变频调速,调整筒体转速,根据入机水分,产量要求,采用适当的转速,确保下道工序的需求。 自动温度监控系统,使操作更加便捷。

技术参数

型号规格
Φ2.1×4.5m
Φ2.5×6.4m
Φ3.2×7m
Φ3.5×8m
外筒直径m
2.1
2.5
3.2
3.5
外筒长度m
4.5
6.4
7
8
筒体容积m3
15.58
31.40
56.26
76.93
筒体转速rpm
8-10
8-10
8-10
8-10
矿渣初水份%
15-18
15-18
15-18
15-18
矿渣终水份%
2
2
2
2
黄砂初水份%
8-10
8-10
8-10
8-10
黄砂终水份%
0.5-1
0.5-1
0.5-1
0.5-1
最高进气温度℃
700-750℃
700-750℃
700-750℃
700-750℃
生产能力T/h
黄砂18-25
黄砂28-30
黄砂35-40
黄砂65-70
矿渣13-18
矿渣25-28
矿渣40-45
矿渣60-65
