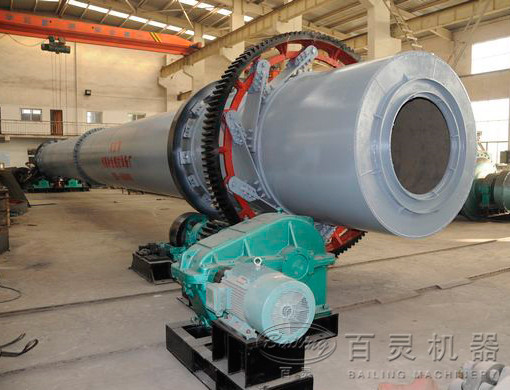

矿用烘干机

矿用烘干机
【筒径×筒长】:Φ0.6×8-12m-Φ2.8×15-24m
【生产能力】:0.5-1.5t/h — 50-55t/h
【应用范围】:矿渣石灰石、煤粉、金属粉末、矿渣、粘土、HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣等
【产品介绍】:矿用烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已经在建材,冶金、化工、水泥工业得到广泛运用。

产品介绍

  矿用烘干机广泛用于建材,冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料,适用于化工、矿山、冶金等行业大颗粒,比重大物料干燥,如矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。对有特殊要求的粉状,颗粒状物料的干燥,如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣,要求低温干燥,且需大批量连续干燥的物料。
  矿用烘干机机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。矿用烘干机是湿物料加入干燥机后,在筒内均布的抄板器翻动下,物料在干燥机内均匀分布与分散,并与并流(逆流)的热空气充分接触,加快了干燥传热,传质。在干燥过程中,物料在带有倾斜的抄板和热气流的作用下,可调控地运动至于干燥机另一段星型卸料阀排出成品。

矿用烘干机生产线流程图

工作原理


  矿渣由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端,加料管道的斜度要大于物料的自然倾角,以便物料顺利流入矿用烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。
  在矿用烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来,如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再排放。

产品特点

  1、矿用烘干机在扬料装置系统上作了多方面的技术革新,采用了新型多组合式扬料装置。
  2、克服了传统烘干机的“风洞”现象,热效率高,煤耗降低20%左右。
  3、适用多种燃烧炉使用:高温沸腾炉,磨煤喷粉炉以及人工加煤炉。
  4、传动大小齿轮采用销柱可换齿轮,取代了传统的铸钢齿轮,节约成本投资,又大大降低了维修费用和时间。

技术参数

型号 转筒直径(mm) 转筒长度(M) 倾斜度(。) 转速(r/min) 功率(kw) 容积(m3)
Φ0.6×8-12   Φ600 8-12 3-5 8 4 2.26
Φ0.8×10-12 Φ800 10-12 3-5 7.2 4 5.02
Φ1.0×10-12  Φ1000 10-12 3-5 6.73 5.5 7.85
Φ1.2×12-18 Φ1200 12-18 3-5 5.8 11-15 13.31
Φ1.5×12-18 Φ1500 12-18 3-5 4.8 15-22 21.2
Φ1.8×12-18 Φ1800 12-18 3-5 3.2 18.5-30 48.22
Φ2.2×12-22 Φ2200 12-22 3-5 3 22-30 70.43
Φ2.8×15-24 Φ2800 15-24 3-5 2.59 30-55 147.8
  河南百灵机器有限公司,是一家集研发、生产、销售为一体的现代化矿山设备企业 多年来,河南百灵机器有限公司致力于设计生产粉煤灰烘干机污泥烘干机不锈钢烘干机等烘干设备,产品遍及全国各地,并远销欧、美、亚、非等国际市场,深受用户好评。欢迎各界人士来我厂参观考察,电话:0371-66888883
