间接传热烘干机

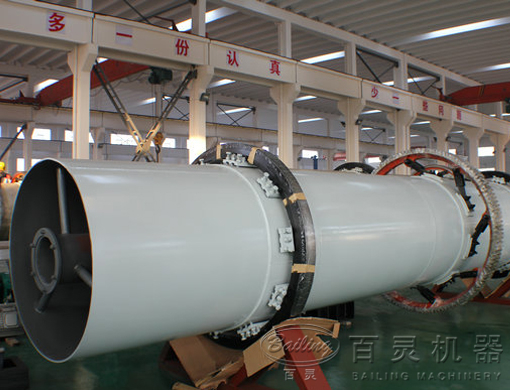

间接传热烘干机
【筒径×筒长】::Φ1.5×15m-Φ2.2×25m
【生产能力】:0.5-1.5t/h — 50-55t/h
【应用范围】:用于烘干一定湿度和粒度范围内颗粒物料,如黄砂、型砂、矿渣,煤渣、小粒度粘土以及化工原料或食品及一些易污染物料。
【产品介绍】:间接传热烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上。

产品介绍

  间接传热烘干机主要用于烘干一定湿度和粒度范围内颗粒物料。如黄砂、型砂、矿渣,煤渣、小粒度粘土,以及不怕高温及烟尘弄脏的其它小颗粒物料。烘干后的物料含水量可以达到1—0.5%以下。间接传热烘干机是指通过烘干机内接管道进行间接导热的烘干方式,这种方式可以防止物料与热空气进行接触,适用于一些化工原料或食品及一些易污染物料的烘干,内置导热管道多采用不锈钢材质,该干燥机比普通转筒烘干设备成本高20--80%。
矿用烘干机生产线流程图

工作原理

    间接传热烘干机工作原理是物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间, 物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

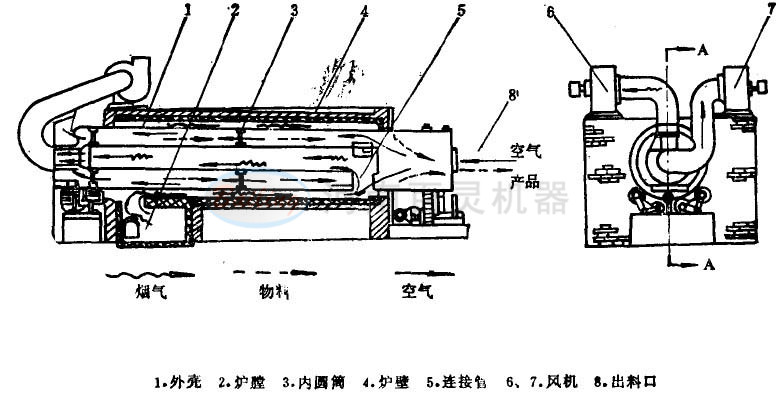

间接传热烘干机工作原理

产品特点

间接传热烘干机产品特点:
  1、间接传热烘干机经济耗费是国外进口的1/6。
  2、可以保障物料的烘干程度,以及水分的含量达到我们所要求的。
  3、间接传热烘干机的保温效果也是世界上一流的。
  4、燃料可适应煤、油、气,能烘20mm以下的块料、粒料和粉状物料。
  5、比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。
  6、可根据用户要求轻松调控所要的终水份指标。
  7、出气温度低,除尘设备使用时间长。
  8、最主要的是目前间接传热烘干机是通过拖轮转动的,省去了很大的劳动力度 。

技术参数

筒径筒长项目
外筒内径mm
内筒外径mm
筒体长度m
筒体容积m
筒体斜度
扬料板型式
最高进气温度
外形尺寸
ф1.5×15m
ф1.5×17m
ф1.5×19m
1500
500
15
17
19
20.27
22.97
25.68
3-5%
升举式
850
16.2×2.7×2.7
18.2×2.7×2.7
20.2×2.9×2.9
ф1.8×21m
ф1.8×23m
ф1.8×25m
1800
650
21
23
25
35.91
39.33
42.75
3-5%
升举式
850
22.5×2.7×2.7
24.5×2.9×2.9
26.5×2.9×2.9
ф2.2×21m
ф2.2×23m
ф2.2×25m
2200
900
21
23
25
58.10
63.61
69.15
3-5%
升举式
850
